VÝVOJ A KONSTRUKCE

Společnost FORMIKA využívá know-how z předchozích projektů při vývoji jak forem,

tak i dílů v rámci realizace nových projektů i při inovaci projektů stávajících.

Mimo naši hlavní činnost nabízíme MOŽNOST EXTERNÍHO MĚŘENÍ s využitím

moderního vybavení střediska metrologie.

Více informací o vybavení najdete níže.

Pro cenovou nabídku na konkrétní měření se obraťte na info@formika.cz.


V rámci vývoje je řešeno:

• Vývoj dílů (tvar, úkosy, odlehčení, rádiusy, atd.).
• Materiál dílů.
• Výpočet Mold flow analýzy v programu Moldex 3D.
• Koncepce vstřikovacích forem.
• Vývoj montážních, stabilizačních a kontrolních přípravků.
• Optimalizace balení dílů.
• Metodika montáže a kompletace.
• Možnost zprostředkování testování dílů a certifikace.

Při vývoji dílů se nabízí možnost využití spolupráce se specializovanou firmou, zabývající se analýzou, simulacemi a optimalizacemi vstřikování plastů.

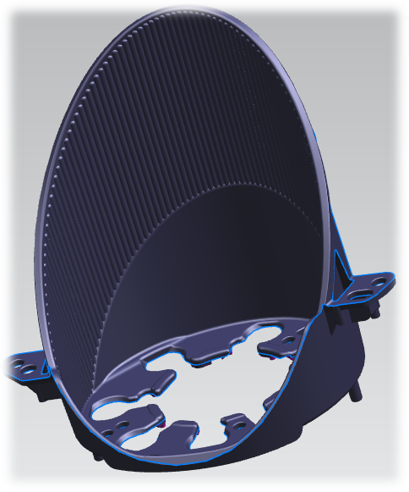

Při konstrukci forem (sériových i prototypových) a přípravků je používán konstrukční program
CAD UGII NXP.

Data lze zpracovávat ve formátech: *.prt, *.igs, *.stp, *.xt, *.step, *.dxf, *.dwg, *.pdf.

Jako podporu při vývoji a konstrukci lze využít porovnání měření s 2D výkresem nebo s 3D modelem, Porovnání a vyhodnocení 3D modelu s naskenovaným dílem, modelování dle naskenovaného dílce – reversní inženýrství, opravu a úpravu naskenovaných dílů a mimo jiné také možností měřícího přístroje Global S od společnosti Hexagon.

MĚROVÉ STŘEDISKO

Pro zajištění kompletního měření dílů a provádění detailních analýz je měrové středisko vybaveno třemi významnými měřicími přístroji:

• 3D SMS s dotykovou sondou a laserovým skenerem od společnosti HEXAGON
• 3D s dotykovou sondou a optikou značky MICRO-VU
• 3D scanner SOLUTIONIX


Tyto přístroje umožňují:

• Kompletní měření nalisovaných dílů.
• Rychlá opakovaná měření a automatická měření dle programu.
• Měření skupiny dílů pomocí měřicího přípravku.
• Vytváření detailních snímků pro posouzení povrchu, vad, odchylek a dalších parametrů.
• Porovnání skutečného tvaru dílu s CAD modelem.
• Vyhodnocení v libovolném řezu (soulad s modelem, odchylky, atd.).
• Proměření kromě nalisovaných dílů i dutin formy dle předepsané technické dokumentace.


Měrové středisko je vybaveno 3D tiskárnou, která je využívána např. pro:

• Tisk prototypových dílů.
• Tisk ustavovacích přípravků pro 3D SMS.
• Tisk podpůrných aplikací pro proces výroby atd.

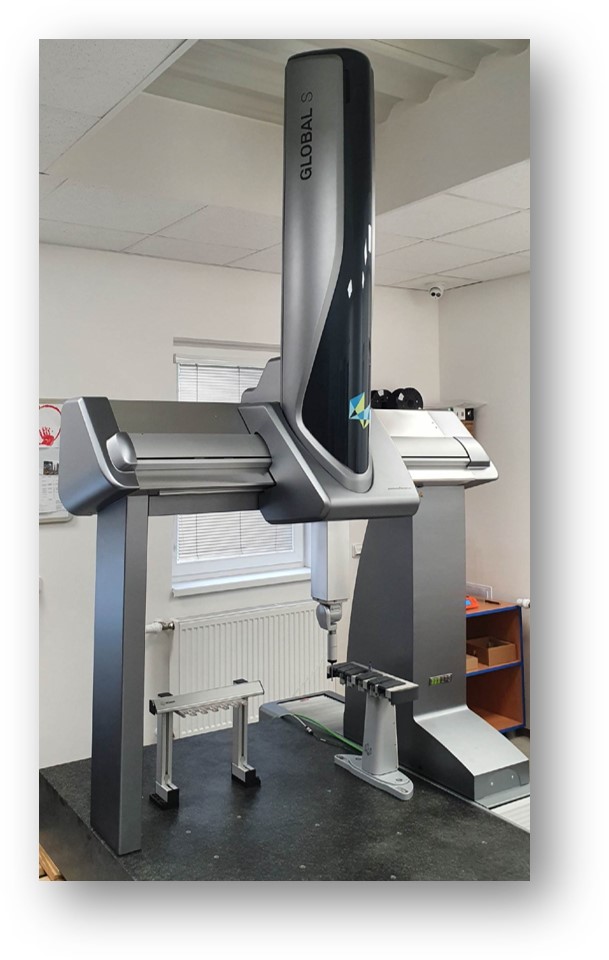

HEXAGON - GLOBAL GREEN S

Pracovní prostor:

• 900x1200x800 mm
• Přesnost MPEE: 1,8 + L / 333 µm


Snímací hlavy:

• Indexovatelná otočná hlava.
• Doteková skenovací sonda.
• Laserový skenovací systém HP L 10.10T.


Software:

• PC Dmis 2025.2
• Možnost naskenování objektu laserovým skenerem a porovnání s CAD modelem.
• Vyhodnocení měření buď dle 2D výkresové dokumentace na standardní protokol nebo dle 3D CAD mapou se zvýrazněním odchylek, případně kombinací obou.

MICRO VU EXCEL 502HM

Pracovní prostor:

• 500x400x250 mm

• Rozlišení: 0,4um
• Přesnost osy XY: 3.1+L/200 , v ose Z: 3.3+L/100
• Zoom ratio: 19,5x (6,5x opticky, 3x digitálně)


• Optický systém s možností použití sady dotekových snímačů.
• Široké spektrum použití, ať už jako přesný profilprojektor, tak pro měření 3D náměrů. Možnost použití na detailnější přiblížení tvaru.
• Výstup standardní report s možností grafických nebo jen textových
  odchylek, spolu se snímky kamery.
